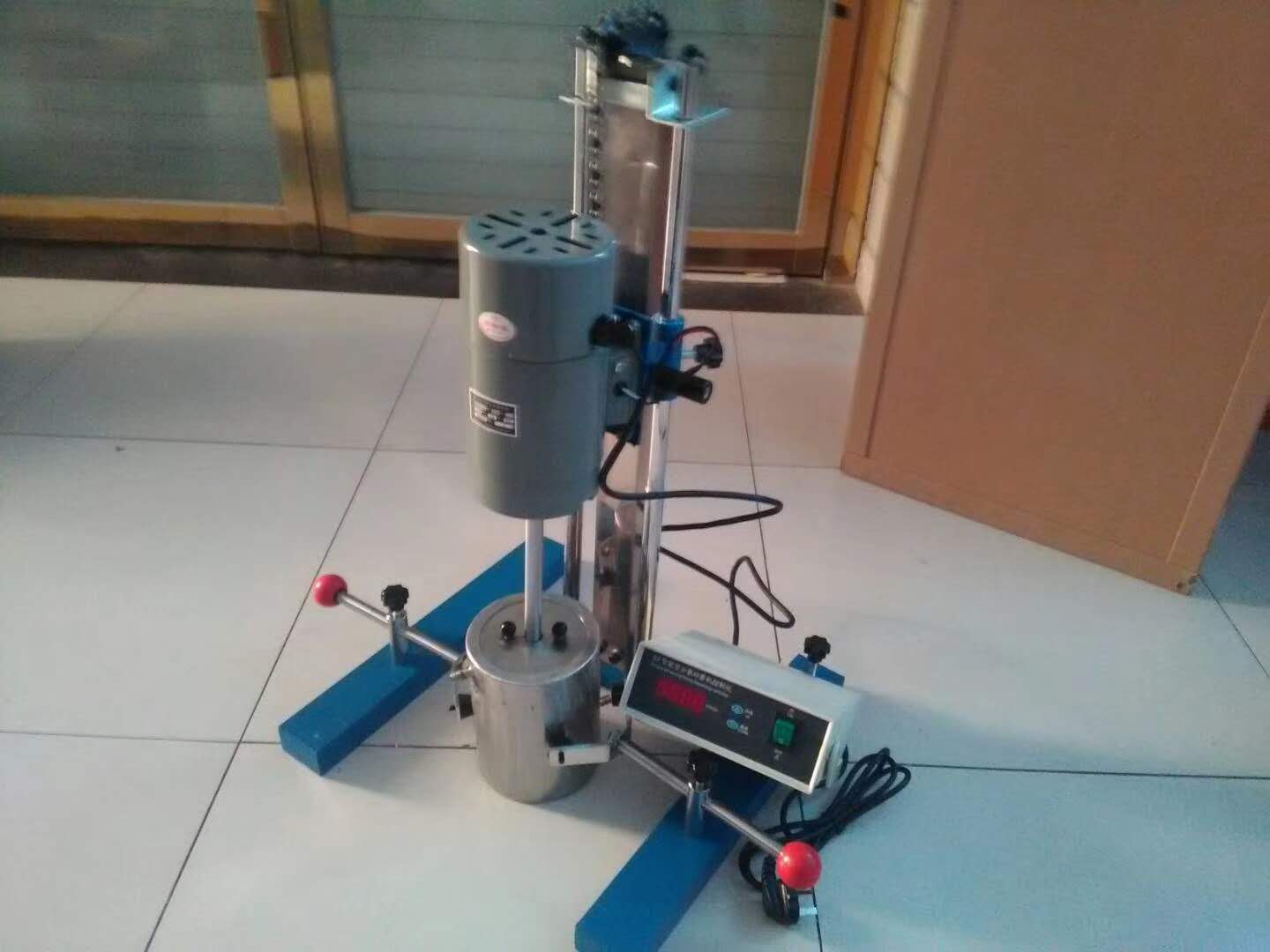

FSJ-400搅拌砂磨分散多用机

一、概述：
    FSJ-400搅拌、砂磨、分散多用机执行标准HG/T2473-1993是采用新技术设计的新型产品，该产品集中了搅拌、砂磨、分散多种设备的功能与一体，是目前实验室人员理想的实验室设备。
本设备采用电子恒力调速线路，数字直接显示转轴转速，并配有多种砂轮叶盘、分散搅拌片。能适应实验室不同的试验需要，并可根据显示的转轴速度，直接计算搅拌、分散、砂磨叶片的线速度物料粘度及化学反应速率之间的关系，为大规模投产提供正确的数据。
二、主要技术参数：
    1、电动机型号U400-80/220    400W 200V  0—8000r/min
    2、调速范围：恒速调速 0---8000r/min
    3、搅拌分散叶片直径：50mm    60mm
    4、砂轮盘直径：      45mm    60mm
    5、升降行程：200mm
    6、外形尺寸：450×420×860mm（长×宽×高）
三、结构：
    1、本机采购串激整流子电动机，通过电子恒力无级调速，数字直接显示转轴转速。砂磨叶盘及分散叶片与转轴用螺纹直接参与连接。
    2、筒体采用夹套式结构，可通冷却水，用不锈钢材料加工而成。
四、安装：（见示意图）
    1、将平衡锤器分加装在固定架上，支持杆平面向上。
    2、两夹持器分别装在固定套上，夹持杆平面向上。
    3、将主机上的五芯航空插头与调速器联接（注意缺口方向）。
五、使用与维护：
    1、使用时将选用的砂磨叶盘或分散搅拌叶片与转轴固定。
    2、旋电机锁紧螺栓，调整转轴与容器的高低位置，夹紧电机座及容器，放入物料并盖上容器盖。
    3、将调速旋钮调至零位置，打开电源开关，然后调节速度至需要的转速。
    4、本电机为串激流子电机，转动时电刷有火花产生，防车间不宜使用。
    5、转速大于400转/分时不宜开空车。
    6、当电机电刷长度小于10mm时，应进行更换。
六、装箱单
    1、整机   1台
    2、料筒   1只
    3、砂磨盘   大小各一只
    4、分散搅拌叶  大小各一只
    5、调速器  1台
    6、料筒盖  1副
    7、夹持器  1副
    8、说明书  1本
    9、合格证  1张
