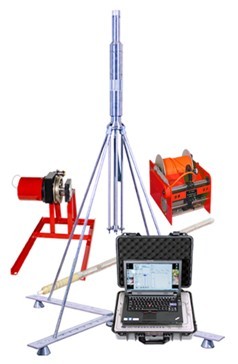

JJC-1E灌注桩孔径检测系统

一、简介：JJC-1E灌注桩孔径检测系统主要是用于城市建筑、楼寓建造、桥梁建设、高速铁路、跨海大桥、高架道路等各类重大工程建设中钻孔灌注桩的成孔质量检测。灌注桩孔径检测系统采用计算机技术和配套专用软件，实时显示处理各项检测数据和曲线，快速绘制成孔质量报告。本系统策略准确，使用方便，工作效率高，实为桩孔质量检测的设备。JJC-1E以新全数字化系统在前几代系统的基础上，技术指标升级，测斜、井经测量合二为一，更高精度更实用。探管采用全不锈钢材料，全新的自动排缆绞车；一次下井测试两个参数；井径测量误差减少2倍，≤±5mm;操作软件适合WIN XP/WIN VISTA/WIN 7操作系统等。

二、技术参数：

⒈  孔径测量范围：

标准配置：      Ф500mm～Ф1600mm （JJY-2型）。

用户选择配置：  A、在标准配置下，测量腿安装扩展腿，测量范围可

扩展至2000mm；

                    B、Ф1500mm～Ф2500mm （JJY-5型）；

C、在用户选择配置B下，测量腿安装扩展腿，测量范围可

扩展至2800mm。

⒉  孔径测量误差：  ≤±0.5mm

⒊  井径仪供电电流：10mA。

⒋  孔径、井斜测量一次完成

⒌  电缆长度：      100m（常规长可配125m）。

⒍  电缆拉力：      0.35t （拉断力 0.65t）。

⒎  备有速报和检测报告的标准格式供选用。

⒏  配备垂直度检测和沉渣检测探管及所有处理软件
