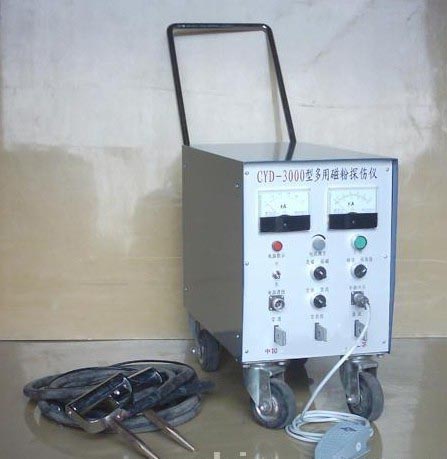

CYD-3000多用移动式磁粉探伤机
新闻来源:
格莱莫
发布时间:
1970-01-01
一、产品简介
该产品参照美国MIL和德国DIL等标准,符合JB/T8290-1998《磁粉探伤机》现行标准,广泛采用外技术进行产品设计。生产工艺,产品性能稳定,造型新颖,主要技术指标达到国际水平。产品广泛用于航空航天、机械制造、锅炉检测、铁道、化工、电力、压力容器、车辆、船舶、石油、石化管道、冶金、汽车制造等行业的磁粉探伤。我厂为您提供各种便携式、移动式、通用、专用、半自动和全自动磁粉探伤机及其配件。
二、技术指标
★交流磁化电流:有效值0-3000A连续可调,短时断续通电,带断电相位控制器,剩磁稳定度不超过±5%
★自动退磁电流:有效值3000A-0连续可调。
★输出负载条件:95m㎡×2铜芯软电缆5m
★电源:380 V(两相),50HZ,电源约100A。
★外型尺寸:550mm×335mm×535mm
★重量约:70㎏
三、使用与维修
3.1使用前检查
仪器使用前应详细阅读本技术说明书,处次使用或久藏复用前应检查其部零件是否完好,再打开机壳罩板,检查其内部零件,螺钉有无松动印制板是否插好等,但勿随意拆装零件。
仪器应在下列环境条件下工作:
a) 温度:-10℃-40℃
b) 空气相对湿度不大于85%
c) 无大量尘埃,易燃或腐蚀性气体
d) 无强电磁辐射和电磁干扰
e) 电流电压波动不超过额定电源电压的±10%
仪器可在车间或实验室固定使用,也可利用可拆装的车轮搬运到探伤现场使用。
检查电网电压于仪器要求的两相380V电源是否相符,连接是否正确,电网及开关容量是否符合要求,然后才能接通电源。必须应有良好的接地线路。
3.2使用操作
第1步:打开电源开关至开的位置,红色电源指示灯亮。
第2步:当选择在充磁位置时,用直流时就将插头插入直流插座中,按动充磁(工作)按钮,整机工作,电流表显示,工作指示灯亮,电流调节电位器由小至大,灯亦由弱至强,整机开始探伤。
第3步:当选择开关在退磁位置时,按动工作按钮开关,整机工作,电流由大到小,工作灯由强至弱,电流表由大电流到小电流,调节电流电位器,退磁电流随之变化。从而对探伤工件退磁。退磁效果为小于0.5高斯。一般情况下,使多大电流充磁,退磁时还使用多大电流,不必调整。
第4步:对探伤件充磁或退磁后,结束时关掉电源开关至关的位置,整机不再工作,并关断电网进线的总开关。
特别注意:仪器在使用电流时,一般不要超过5秒,多次磁化,应有10倍以上的间隔时间,电缆线发热后散发焦味,应立该停止工作。否则,影响整机的使用寿命。
3.3磁悬液的配置
3.3.1非荧光磁粉可用下述水磁悬液配方:
100#浓乳10g 亚硝酸钠15g 三乙醇胺5g 水1L
非荧光磁粉15-25g
配置方法:将10 g100#浓乳加入1L50℃的温水中搅拌至完全溶解,再加入15g亚硝酸钠,5g三乙醇胺15-25g磁粉,每加入一种成分后要搅拌均匀。
3.3.2荧光磁粉水磁悬液可试用下述配方:
乳化剂5g 亚硝酸钠15g 消泡剂15g 水1L
yc-2型荧光磁粉0.5-2.0g
配置方法:将乳化剂与消泡剂搅拌均匀,用少许水冲淡再加入余量水,然后加亚硝酸钠使溶解
3.4磁化电流的选择
3.4.1周向磁化电流一般按下式计算:
剩磁法:I=30-45D
连续法:I=12-20D
I—采用电流值(A) D—零件直径(mm)
3.4.2纵向磁化时按下式计算按压数
45000
NI=——
L/D
NI:用电缆绕的圈数乘采用电流值(A)
D:零件直径(A) L:零件长度( mm)
3.5故障检查及分析
3.5.1保险丝熔断或可控硅损坏;是因为变压器初级电流有较大分量等故障引起,排除后更换快熔。
3.5.2快速熔断器熔断或可控硅损坏:是因为变压器初级电流有较大分量等故障引起,排除后更换快熔。
四、参考价格
★19000.00
